編程器: 碩飛SP32系列編程器(包括SP325/SP328/SP328P)

編程器軟件:    SP32SW V1.47或以上版本

工具軟件: MultiFileConfig(V1.6)或以上版本

一．概述

本文適用于分區模式項目，每個分區對應一個獨立的燒錄文件；

注意: 如果是基于海思平臺的項目，請參考文檔“HiSilicon(海思)平臺的SPI-NAND燒錄解決方案“。

二．使用MultiFileConfig工具創建配置文件

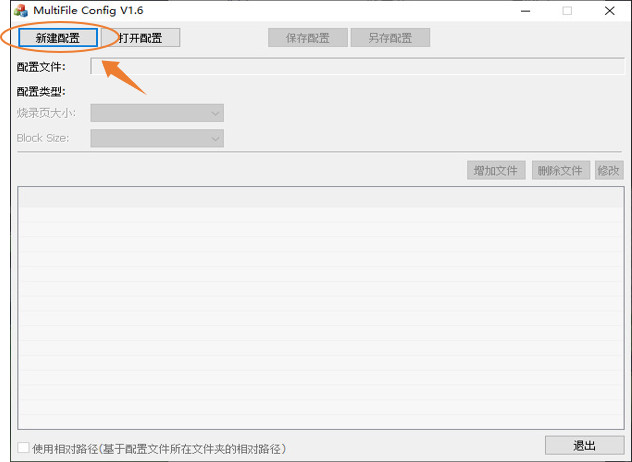

1.  打開工具軟件MultiFileConfig，點擊“新建配置“

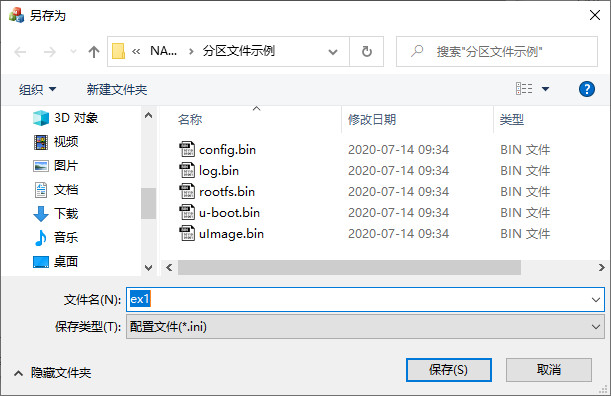

2.  選擇該配置文件的保存目錄以及文件名。

建議和燒錄文件保存在同一目錄。

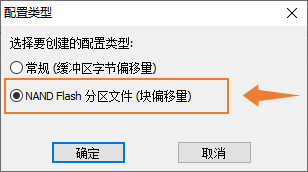

在隨后的“配置類型“對話框中選擇”NAND Flash分區文件(塊偏移量) “

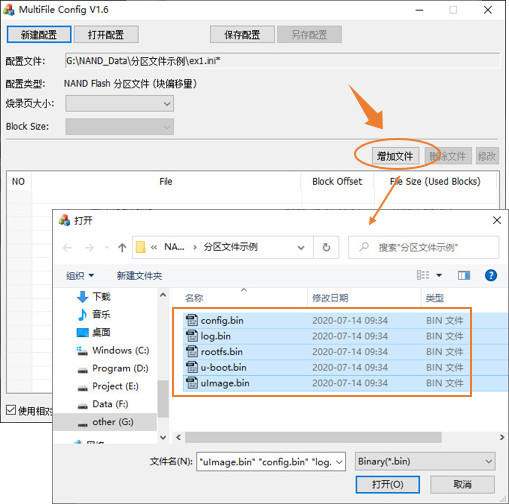

3.  點擊按鈕“增加文件“，加入所有分區燒錄文件（鏡像文件）

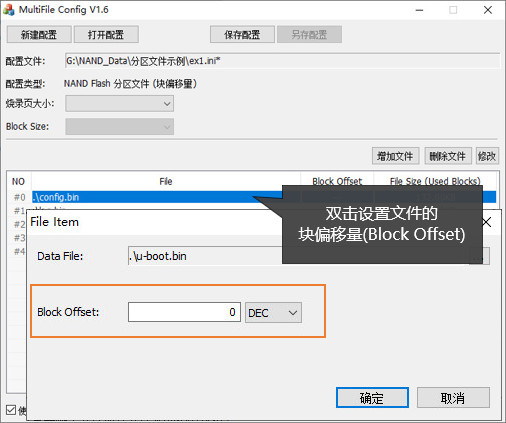

4.  設置數據文件的Block Offset（塊偏移量）

Block Offset(塊偏移量, 或塊編號)計算方式: 分區地址 / 塊大小

例如: 分區地址為0x100000, 塊大小為128KB

則塊編號為: 0x100000 / (128*1024) = 1048576 / 131072 = 8

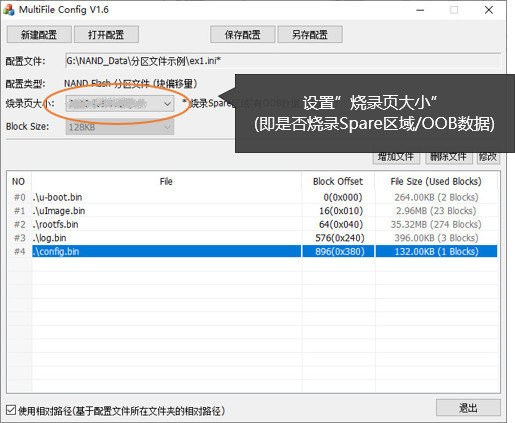

5. 設置“燒錄頁大小”（即是否燒錄Spare區域/OOB數據）; 然后保存配置。

說明:

Flash的頁包含Main區域和Spare區域(OOB區域);

Main區域通常為2KB或4KB.

Spare區域通常為64字節、128字節或256字節等，一般用于存儲ECC數據;

“燒錄頁大小”選項決定是否燒錄Spare區域; 例如: “2KB”表示只燒錄Main區域, “2KB+64”表示燒錄Main區域(2KB)和Spare區域(64字節);

燒錄頁大小必須與文件數據匹配, 如果設置包含Spare區域, 則文件必須有Spare(OOB)數據;

三．使用碩飛編程器燒錄

1.  啟動碩飛燒錄器軟件SP32SW

點擊”芯片型號”按鈕，選擇正確的SPI-NAND芯片型號。

     2.   加載燒錄數據

點擊”加載數據…”按鈕， 選擇配置文件， 然后點擊”打開”

軟件將自動加載所有分區文件，并導入分區表等燒錄參數（更新到NAND Flash燒錄選項）。

可打開“NAND Flash燒錄選項”查看相關設置，如下圖：

上述部分默認設置需要根據項目參數進行調整。
